TC15-24

描述

        VTC 系列微型通孔滑环是微型中心带孔滑环.又称为微型过孔滑环，紧凑型过孔滑环.
       标准的TC15-24系列滑环，其轴的中心位置有直径0~7mm 的通孔。此类滑环结合标准通孔式 滑环与帽式滑环的特点，采用多触点贵金属纤维刷，接触彩色耐高温导线 , 长寿命设计，精密双滚珠轴承，铝合金外壳。具有工作可靠，驱 动扭矩低、电气噪音低、体积极其小等特点，适用于微弱信号或小功率电流传输。
       标准TC15-24微型过孔滑环可提供1~24路传送电源、信号或多路并列提高载流量等. 广泛应用在安防、自动化设备中。

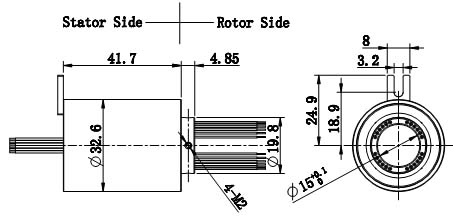

尺寸(单位mm)

性能参数

特点

• 0~7mm通孔，1~12通路可选)
• 紧凑结构，满足微型化需求，最小的通孔式导电滑环
• 铝合金的主轴及外壳，较好的屏蔽性能
• 可提供不同电气通路组合
• 采用金对金触点，保证极低接触电阻和超长工作寿命
• 可传输视频，控制，传感，电源，以太网
• 适合于中小型系统微弱控制信号
• 无需维护

典型应用

• 旋转平台
• 包装机械
• 电缆卷筒
• 干燥、搅拌设备
• 测试设备
• 机器人和旋转传感器
• 展台设备
• 医疗设备

可选项

• 更高的电压，电流可选
• 更高转速
• 更宽的温度范围
• 更高的防护级别
• 出线方向可选择
• 安装法兰
• 壳体材料
