定制滑环/定做滑环

首页 > 产品展示 > 定制滑环/定做滑环(定制)

产品描述

胜途电子不仅仅生产和销售标准滑环,同时也为您提供定制滑环,按您的特定要求提供最合适的导电滑环。
       胜途电子有能力为您开发和生产光纤组合滑环 (FORJ)、电气液混合滑环、高频组合导波管组合滑环,高电压滑环,高温滑环等,我们提供各种工作环境下的电接触滑环,从水下环境到高海拔地区、从高寒地带到高温环境,目前滑环已经成功应用于安防、工业自动化、军事、环保等领域。
       胜途电子定制的滑环种类包括但不限于以下种类,如果您有特殊的滑环需求,请直接联络我们.

特殊类型
图      片
特    点
多通路
滑环
多通路滑环多通路滑环
      通路数多,满足自动化设备,动中通及军事应用的滑环,胜途电子的多通路滑环,通路数可超过200。
      胜途电子的多通路滑环具有工作可靠、信号之间屏蔽好等优点。
高温滑环/
低温滑环
耐高温滑环耐高温滑环
     适用于环境温度偏离常规温度的工况,
      胜途电子可以提供高温达400度或低温至零下60度的滑环。
     优选的材料及工艺,使得滑环可靠的运行在预订的环境下。
防水滑环
环境适应性好,可达水下150米

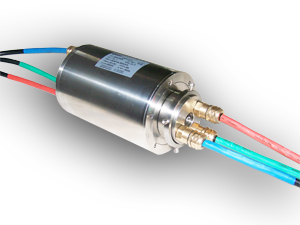

耐腐蚀滑环
耐腐蚀滑环
    腐蚀性环境对滑环壳体及防护提出高要求,使用常规材料的壳体会导致壳体的提前损坏,进而导致接触材料,电刷等滑环关键结构件的损坏。
     胜途电子耐腐蚀滑环成功用于海洋环境,电镀槽,等酸,碱,盐等环境
中断型滑环
中断型滑环
可实现部分PLC,编码器功能

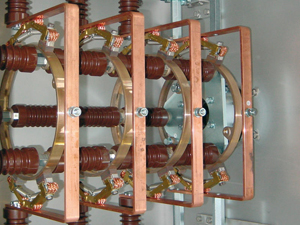

高压滑环

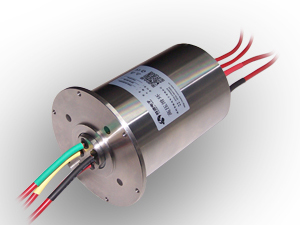

高电压滑环高电压集电环
      胜途电子深入研究了高电压相应国家标准,通过一系列可靠性试验,研制出了高电压滑环,目前可生产的高电压滑环,可承载电压高达35Kv.并安全运行多年.
中频滑环
中频滑环400HZ中频滑环
      胜途电子研制出了MF 系列中频滑环,这是一类专用于中频电源的滑环。突破性的滑环结构及工艺,一举改善了大电流中频滑环的常见问题,如发热严重、散热不良、压降大、可靠性低、不耐高温等缺点.
胜途电子的中频滑环,无需使用主动散热即可满足长期稳定的工作.
功能扩展型滑环
可根据客户要求增加编码器等

中频滑环(VMF)

      中频通常是指频率为300-300000Hz。此类频率下电流对通路的要求较高,因为此种通路形成了振荡电路RC回路,经过滑环的电流很大,远超过伏安法计算的电流。
       胜途电子结合自身多年开发高可靠性导电滑环的经验深入研究,研制出了MF 系列中频滑环,这是一类专用于中频电源的滑环。突破性的滑环结构及工艺,一举改善了大电流中频滑环的常见问题,如发热严重、散热不良、压降大、可靠性低、不耐高温等缺点.
       胜途电子的中频滑环,无需使用主动散热即可满足长期稳定的工作.
    目前此类滑环主要应用在机场静变电源、中频炉等特种环境。

差动滑环

       差动滑环是一类特殊的滑环,通过差动结构,巧妙的使用环芯来导通上下两层相对转动的触点。
       差动滑环主要由三部分组成:差动机构、环芯、上下触点及一些辅助部件。差动滑环可以在较小的空间内提供足够多的通路,此类滑环最大的难度是环芯的制作,内部的结构非常复杂,组装、检测都是难点。
       差动滑环滑环主要用在雷达系统中,可以有效降低底座高度,降低天线的重心高度。此类使用量较少,主要用于雷达等特种环境。

优点:体积小,有限空间可提供的通路数多,有利于高频通路的传输
缺点:结构复杂,成本高,生产周期长.
差动式滑环专为特定的工作环境而设计,因此均为定制型的。
胜途电子可以生产多达160路的差动式滑环,丰富的生产经验,确保滑环的高质量。

高电压滑环(VHV)

       高电压滑环又称为高压滑环.耐高压滑环,高压集电环,高压汇流环等.
      高压通常是指滑环承载的电流通路中的相间、对地电压超出常规380V的交直流通路.
高电压滑环
高电压汇流环
3KV高电压滑环
5Kv高电压滑环
高压集流环
高压汇流环
3KV高电压滑环
10KV高压滑环

高电压通常有以下的优缺点

优势

      在传递一定功率P的基础上的,高电压电流小可以减少线路损耗,可以保护线路、对线路破坏性小增加电缆运行时间.

缺点

高压输送危险,尤其是高电压滑环需要有可靠的设计和优秀的绝缘材料.
       胜途电子深入研究了高电压相应国家标准,通过一系列可靠性试验,研制出了高电压滑环,目前可生产的高电压滑环,可承载电压高达35Kv.并安全运行多年.
       以上为我公司的部分高电压滑环的案例,, 因高电压的需求较特殊,因此目前该系列滑环属于定制产品.
更多信息欢迎致电我公司技术人员

多通路滑环

       多通路滑环通常是指通路数超过60的滑环,此类滑环结构复杂,滑环内部通路电磁干扰严重,生产装配、测试及确保滑环的性能都是对滑环厂商的极大考验。
     胜途电子依靠多年的开发经验,突破了多通路滑环的开发、生产难度。目前生产的单一滑环,通路数超过200。胜途电子的多通路滑环具有工作可靠、信号之间屏蔽好等优点。
    此类滑环通常是需要定制的,我们会根据客户的具体需求,结合胜途电子的标准部件,快速开发生产符合客户要求的滑环产品。

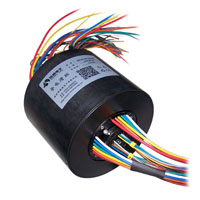

多通路汇流环
多通路集电环
多通路滑环
雷达用多通路滑环
自动化设备用多通路集电环
动中通用多通路滑环

特点

典型应用

高温滑环,低温滑环 (VSHT,VSLT)

特殊环境温度滑环适用于环境温度异于常规,如低温,高温等. 根据使用环境温度的不同,又分为高温滑环和低温滑环.
高温滑环又称为耐高温滑环,高温集电环,高温导电滑环,高温汇流环
低温滑环又称为耐低温滑环,低温集电环,低温导电滑环,低温汇流环
  异常的温度使得常规的材料无法在特定的温度下可靠工作,绝缘零件,镀层,轴承,结构件等都需要特殊对待.
基于胜途电子多年的设计生产高可靠滑环的经验, 研制出了高温滑环,低温滑环等,优选的材料及工艺,使得滑环可靠的运行在预订的环境下.
名称
备注
1
高温滑环
高温滑环
使用环境温度达250摄氏度
2
低温滑环
达-70摄氏度
用途:
通常用于加热滚筒外周或端部,特殊工况等

耐腐蚀滑环(VHE)

       腐蚀性环境用滑环通常用于强酸,强碱,强盐环境, 比如电镀槽,海洋环境等。
       腐蚀性环境对滑环壳体及防护提出更高要求,使用常规材质会导致滑环壳体的提前损坏,进而导致接触材料,电刷等滑环关键结构件的损坏。
       胜途电子依托多年的开发高可靠性滑环的经验,开发出了耐酸滑环,耐碱滑环,耐盐雾滑环等耐腐蚀滑环.满足特殊工况下的应用。
防腐蚀滑环
耐腐蚀滑环
耐腐蚀滑环
海洋环境滑环
       壳体材料: 胜途电子有广泛的耐腐蚀材料的加工经验,如不锈钢,钛合金等。
       密封件: 强酸强碱会导致常规的密封件失去密封性,胜途电子根据不同的使用环境选用适合的密封件,确保滑环的安全稳定。
       电线电缆: 胜途电子根据使用环境,选用合适的电线电缆,以确保安全。

高防护级别滑环(VHP)

No
代号
说明
胜途能力
1
IP
防尘防水
IP68
2
IK
抗冲击
IK10
3
抗振动
S级
