盘式滑环/径向滑环

首页 > 产品展示 > 盘式滑环/径向滑环(P系列)

产品描述

盘式滑环/径向滑环(P系列)

   盘式滑环又被称为盘式导电滑环,端面滑环或盘式汇流环,盘式集流环,径向滑环等。
   盘式滑环是为在高度方向有限制的旋转系统而专门设计的,盘式滑环的转子部分用一圈圈的同心圆环来承载电流和信号(类似上图),电刷分布在同心圆环的顶部作为定子,或者反之。环与环之间使用绝缘物质隔离。当电刷部分与滑环的环组件相对转动时,电刷始终与环的表面接触,实现旋转连接功能。
PCB型盘式滑环 端面滑环 大尺寸盘式滑环
  盘式滑环通常分为2种:组合式、分离式。组合式滑环内部通过轴承或其他结构,将滑环连接成整体。分离式产品的电刷部分与环部分为分开的不同部件。电刷与环分别固定在不同的部件上,通过滑环外的其他构件来确保这两部分的中心重合及间距,实现实现旋转连接功能。
  胜途电子可以定制1到100通路,任意孔径的此类滑环。接触面使用金或银,运转速度取决于通道数和部品总体尺寸。
型号 图片 孔径(mm)通路数工作电流(A)工作电压(V)外形尺寸(mm)转速(Rpm) 规格书
VSR-P110-16 VSR-P110-16 110 mm162/10240VAC 功率 12VAC 信号Φ215*H22100
VSR-P150-P2S28 VSR-P150-P2S28 150302/50240VAC 功率 12VAC 信号Φ335*H3060
VSR-P16-S4 VSR-P16-S4 164240240VAC/30
VSR-P40-P4S15 VSR-P40-P4S15 40192/10240VAC 功率 12VAC 信号Φ151.6*H 32120
VSR-P VSR-P 定制

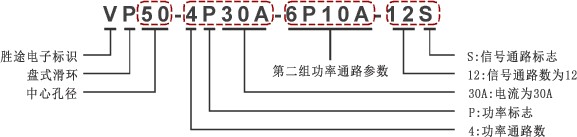

编码规则
  • 采用先进的纤维刷技术或贵金属块接触方式
  • 低摩擦,低接触电阻,无摩擦碎片
  • 可传输动力电流和微弱信号
  • 最小厚度仅为6mm
  • 可提供任意内孔径选择
  • 无需维护
  • 旋转平台、测试设备
  • 机器人和旋转传感器
  • 展台设备
  • 医疗设备
  • 雷达系统
  • 自动化转台
  • 更高的电压,电流可选
  • 更高转速
  • 更宽的温度范围
  • 更高的防护级别
  • 出线方向可选择
  • 安装法兰
  • 通孔直径可定制
