VSR-T12

孔径	12.7mm/ 0.5Inch
通路数	4/6/12/..
电流	2/10/..
电压	380VAC/DC
外径	Φ55.0
转速	300或更高

下载规格书咨询该型号

详细介绍

描述

通孔滑环又称为轴式滑环、通孔集电环、空心轴滑环,过孔滑环等。这类滑环的中心有通孔，便于安装液压、气动、或者传动轴。通孔滑环使用模块化的组装方式，方便快捷的按客户要求来定制电流、电压、中心孔径等.滑环部品使用标准部件以降低成本并提高生产率，是目前使用最广、最具性价比的工业导电滑环。
VT12是标准的过孔式滑环，其轴的中心位置有φ12.7mm（0.5 Inch）的通孔，主体外径55mm,长度根据通路数及电流大小确定.

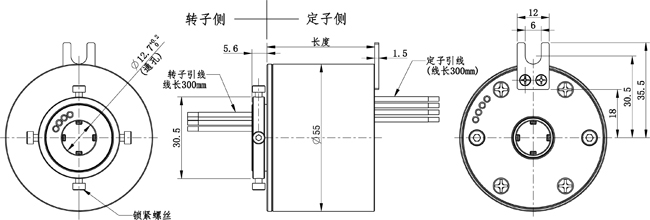

尺寸(单位mm)

内径(mm)12.7外径(mm)55长度(mm)L=20.35+P*3.0+S*2.0 注:
P：电源通路数（10A/路）
S：信号环通路（5A/路）

性能参数

工作电压	380V AC/DC
电流	5、10A/路
转速	250转/分
绝缘电阻	200MΩ @500VDC
耐压	AC 600V @60Hz, 60S
电气噪音	70毫欧 MAX @5rpm,50milliamps,6V DC
接触材料	贵金属
导线规格	铁氟龙线
工作温度	-20℃～+80℃
储藏温度	-30℃～+90℃
